在开发过程中，经常通过map实现kv数据的处理。源码src/runtime/map.go中可以看到map的底层结构，网上也有很多对map的分析，此处不再赘述。本文先综述map的结构，然后根据具体的一个map变量分析map底层是怎么存储的。
1. 内存中的map的结构
map的实现是通过hash来实现，底层是一个hmap和若干个bmap组成，基本结构见上图。
总结下来就是以下几点：
1. map变量是一个指针，指向hmap结构体；
2. hmap中包含map中元素的个数count，桶的个数(2^B)，桶数组的地址`buckets`等，
3. hmap的元素`buckets`指向bmap的数组，根据hash确定key落入哪个bmap中；
4. hmap的元素`oldbuckets`指向扩容阶段之前的bmap的数组；
5. bmap中tophash用来快速定位key是否在这个bmap中；
6. bmap中8个kv槽位用来存储key和value；
7. bmap中overflow用来拉链指向新的桶，解决添加超过key时，超过8个槽位的情况；
2. 实例分析
接下来通过一个具体的例子，分析下map变量的内存结构，感兴趣的可以自己试下。

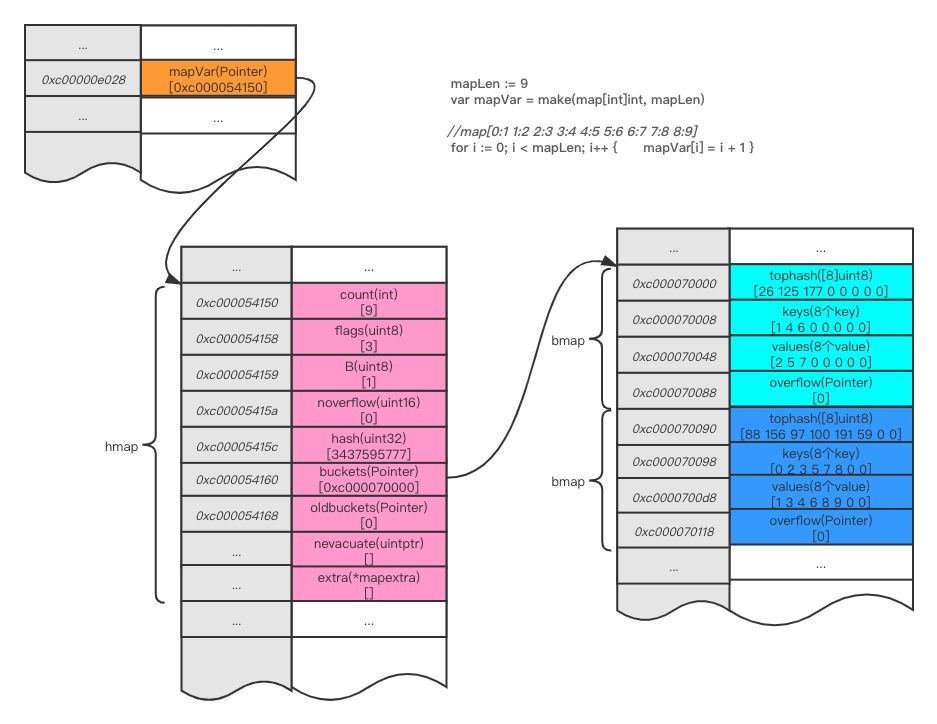

图中列出变量的实际地址，以及每个字段的值，接下来分步解析。
2.1 定义map变量
mapLen := 9
var mapVar = make(map[int]int, mapLen)
for i := 0; i < mapLen; i++ {
mapVar[i] = i + 1
}
首先，定义一个map[int]int的变量mapVar，由于map的一个桶中只有8个槽位，此例中设置map中有9对kv。
2.2 变量自身结构
fmt.Printf("mapVar 内容：%v\n", mapVar)
//output: mapVar 内容：map[0:1 1:2 2:3 3:4 4:5 5:6 6:7 7:8 8:9]
fmt.Printf("mapVar 占用字节数：%v\n", unsafe.Sizeof(mapVar))
//output: mapVar 占用字节数：8
mapVarValue := uintptr(*(*int)(unsafe.Pointer(&mapVar)))
fmt.Printf("mapVar 地址:%p，值:%x\n", &mapVar, mapVarValue)
//output: mapVar 地址:0xc00000e028，值:c000054150
变量mapVar是一个指针，指向hmap结构体。mapVar变量本身占用字节数为8，所在的地址为0xc00000e028，存储的值为c000054150。
变量mapVar对应的map为map[0:1 1:2 2:3 3:4 4:5 5:6 6:7 7:8 8:9]。
2.3 hmap结构
接下来继续分析hmap每个字段的内存结构。
//hmap 结构体首地址
hmapBaseAddr := mapVarValue
hmap结构体的首地址就是mapVar的值，获取到hamp首地址hmapBaseAddr。
//count address: base
countPtr := (*int)(unsafe.Pointer(hmapBaseAddr))
fmt.Printf("hmap count 地址:%p，值:%d\n", countPtr, *countPtr)
//output: hmap count 地址:0xc000054150，值:9
hmap的count字段存储map中包含的元素个数，本例中就是9。
//hmap B address: base + count(int,8) + flags(uint8,1)
bPtr := (*uint8)(unsafe.Pointer(hmapBaseAddr + 9))
fmt.Printf("hmap B 地址:%p，值:%d\n", bPtr, *bPtr)
//output: hmap B 地址:0xc000054159，值:1
hmap的B字段值为1，表明mapVar中一个有2(2^B)个桶(bmap)。
//hmap buckets address: base + count(int,8) + flags(uint8,1) + B(uint,1) + noverflow(uint16,2) + hash(uint32,4)
bucketsPtr := (*int)(unsafe.Pointer(hmapBaseAddr + 16))
fmt.Printf("hmap buckets 地址:%p，值:%x\n", bucketsPtr, *bucketsPtr)
//output: hmap buckets 地址:0xc000054160，值:c000070000
hmap的buckets字段是一个指针，指向bmap结构体数组，也就是[2]bmap。
//hmap oldbuckets address: base + count(int,8) + flags(uint8,1) + B(uint,1) + noverflow(uint16,2) + hash(uint32,4) + bucktes(unsafe.Pointer,8)
oldbuckets := (*int)(unsafe.Pointer(hmapBaseAddr + 24))
fmt.Printf("hmap oldbuckets 地址:%p，值:%x\n", oldbuckets, *oldbuckets)
//output: hmap oldbuckets 地址:0xc000054168，值:0
hmap的oldbuckets字段同样也是一个指针，指向bmap结构体数组，存储map扩缩容时的桶数组指针。此时没有扩缩容过程，oldbuckets的值为0。
2.4 bmap数组分析
找到bmap数组的首地址，即hmap字段buckets的值c000070000。
//hmap buckets 指向的bmap数组首地址
bmapArrPtr := uintptr(*(*int)(unsafe.Pointer(bucketsPtr)))
//bmap数组第一个bmap结构体首地址
firstBucketPtr := bmapArrPtr
得到bmap数组的第一个结构体bmap[0]的指针。
//bmap[0] tophash
tophash0 := (*[8]uint8)(unsafe.Pointer(firstBucketPtr))
fmt.Printf("bmap[0] tophash 地址:%p，值:%d\n", tophash0, *tophash0)
//output: bmap[0] tophash 地址:0xc000070000，值:[26 125 177 0 0 0 0 0]
bmap[0]的tophash记录，对应key的hash值高位以及key的状态标识。可以看到桶(bmap[0])的前三个key有值，即第一个桶存放3个kv。
//bmap[0] keys
keys0 := (*[8]int)(unsafe.Pointer(firstBucketPtr + 8))
fmt.Printf("bmap[0] keys 地址:%p，值:%d\n", keys0, *keys0)
//output: bmap[0] keys 地址:0xc000070008，值:[1 4 6 0 0 0 0 0]
//bmap[0] values
values0 := (*[8]int)(unsafe.Pointer(firstBucketPtr + 8 + 8*8))
fmt.Printf("bmap[0] values 地址:%p，值:%d\n", values0, *values0)
//output: bmap[0] values 地址:0xc000070048，值:[2 5 7 0 0 0 0 0]
//bmap[0] overflow
overflow0 := (*int)(unsafe.Pointer(firstBucketPtr + 8 + 8*8 + 8*8))
fmt.Printf("bmap[0] overflow 地址:%p，值:%d\n", overflow0, *overflow0)
//output: bmap[0] overflow 地址:0xc000070088，值:0
bmap[0]中继续往下找，找到8个keys和8个values。看到map的3对kv值存储在第一个桶中。overflow的值为0，说明没有碰撞的key被拉链出去。
//bmap数组第二个bmap结构体首地址
secondBucketPtr := bmapArrPtr + 8 + 8*8 + 8*8 + 8
继续往下找，找到bmap数组的第二个结构体bmap[1]的指针。
//bmap[1] tophash
tophash := (*[8]uint8)(unsafe.Pointer(secondBucketPtr))
fmt.Printf("bmap[1] tophash 地址:%p，值:%d\n", tophash, *tophash)
//output: bmap[1] tophash 地址:0xc000070090，值:[88 156 97 100 191 59 0 0]
同样，bmap[1]可以看出第二个桶存放6对map的kv。
//bmap[1] keys
keys := (*[8]int)(unsafe.Pointer(secondBucketPtr + 8))
fmt.Printf("bmap[1] keys 地址:%p，值:%d\n", keys, *keys)
//output: bmap[1] keys 地址:0xc000070098，值:[0 2 3 5 7 8 0 0]
//bmap[1] values
values := (*[8]int)(unsafe.Pointer(secondBucketPtr + 8 + 8*8))
fmt.Printf("bmap[1] values 地址:%p，值:%d\n", values, *values)
//output: bmap[1] values 地址:0xc0000700d8，值:[1 3 4 6 8 9 0 0]
//bmap[1] overflow
overflow := (*int)(unsafe.Pointer(secondBucketPtr + 8 + 8*8 + 8*8))
fmt.Printf("bmap[1] overflow 地址:%p，值:%d\n", overflow, *overflow)
//output: bmap[1] overflow 地址:0xc000070118，值:0
bmap[1]中，找到8个keys和8个values。看到map的6对kv值存储在第二个桶中。overflow的值为0，说明没有碰撞的key被拉链出去。
至此，mapVar变量的内存分析完毕，详细内容可以参考本节的图及本例源码，感兴趣的同学可以继续分析map其他情况~
注：本文基于go1.11版本分析，其他版本请基于对应版本的源码分析。
